Спільне рішення для відеоспостереження від Qsan, NUUO і Intel

Відповідно до звітів IMS, системи відеоспостереження на базі IP камер швидко витісняють своїх аналогових попередників. IP камери - це одне з найбільш швидко зростаючих напрямків у системах безпеки. Кількість проектів з використанням IP камер і NVR (мережевих відео реєстраторів) щорічно збільшується в середньому на 30%. Які системи зберігання даних можуть забезпечити необхідну продуктивність? Яка архітектура буде кращою?

Передісторія

Qsan спільно з Intel і NUUO приступив до реалізації проекту Intel Smart Surveillance Solution (ISS). Підсумкова мета - побудова системи на 1000 IP камер високої роздільної здатності з одночасним записом і відтворенням архіву. Система включає в себе NVR Nuuo і систему збереження даних Qsan (iSCSI SAN) на базі процесора Intel Core другого покоління Xeon C5500 / 3500 і 10Gb Ethernet контролера від Intel. Це високо інтегроване рішення демонструє майбутнє систем відеоспостереження, де iSCSI SAN є ідеальним засобом зберігання архіву з великої кількості мегапіксельних IP камер.

Завдання

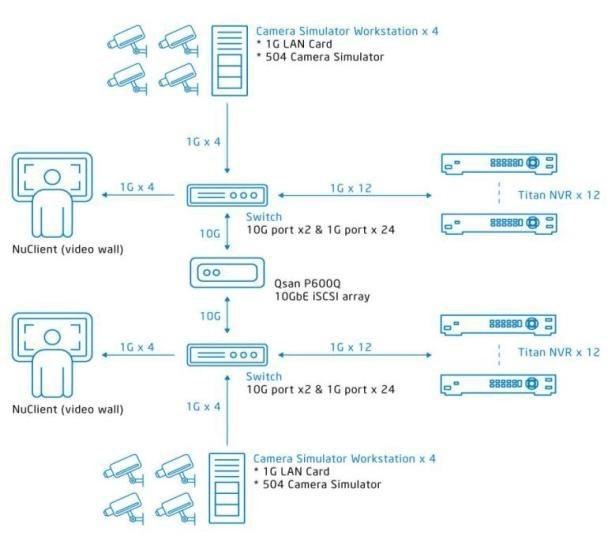

Були взяті 8 емуляторів IP камер, які генерували потік даних понад 1000 відеоканалів на вході NVR. Використовувалися 24 Nuuo Titan NVR по 42 каналу в кожному. Для запису даних з усіх NVR використовувалася двухконтроллерная система Qsan P600Q-D316 з інтерфейсом 10Gb iSCSI. Мережа передачі даних була побудована на двох комутаторах Dell PowerConnect 5524P.

Отже, який обсяг даних буде займати відеоархів з понад 1000 HD IP камер? Камера з роздільною здатністю 1080р створює потік близько 5Mb / s при 30 кадрах в секунду (кодек H.264). Кожен Titan NVR обробляє 42 потоку в дозволі 1080р в реальному часі. Разом на Qsan P600Q зберігається 1008 каналів HD відео з потоками в 5Mb / s в режимі випадкового запису. Який тип системи збереження даних потрібно для цього?

Після аналізу умов завдання, стали зрозумілі технічні труднощі, які необхідно подолати. Наприклад, яка пропускна здатність мережі буде потрібно? Яка обчислювальна потужність буде необхідна для NVR, щоб записувати і відтворювати відео в режимі реального часу? Який тип системи збереження даних підійде? Як забезпечувати режим роботи 24/7 для всієї системи в цілому? NUUO, Qsan і Intel об'єднали свої зусилля для вирішення цих питань. В результаті з'явилося інтегроване рішення.

Рішення

Необхідна пропускна здатність мережі перевершує поточні можливості систем зберігання з 1Gb iSCSI. Ми рекомендуємо використовувати мережу 10Gb Ethernet для того, щоб консолідувати мережу зберігання даних. Ми використовували двухконтроллерную систему збереження даних Qsan P600Q-D316 з інтерфейсом 10Gb iSCSI (формфактор 3U) з п'ятьма полками розширення Qsan J300Q. Всього в системі було використано 96 дисків Seagate SATA (Constellation ES 2TB). Для режиму роботи 24/7 вкрай рекомендується використовувати диски Enterprise Class SATA або SAS. Всі ці 96 дисків були об'єднані в RAID групи таким чином, щоб забезпечити необхідну продуктивність для 24 NVR. Кожен NVR при цьому записує на окрему групу. Разом було створено 24 RAID групи рівня 5 по 4 диска в кожній. На кожній RAID групі створено один том для NVR.

P600Q підтримує підключення до 128 хостів одночасно. 24 NVR - менше половини від цієї цифри. Так що залишається величезний потенціал для розширення. Обчислювальна потужність контролерів забезпечується процесором Intel Xeon і окремим процесором XOR, а також технологією Qsan iSCSI offload engine. В результаті середнє завантаження процесора становила не більше 52%. Для досягнення ще більш високих результатів P600Q 10Gb iSCSI має в складі два контролера з підтримкою технологій відмовостійкості і балансування навантаження.

Переваги

Це інтегроване рішення ідеально підходить для систем відеоспостереження великого масштабу на таких об'єктах як аеропорти, морські термінали, музеї, торговельні центри.

Масштабованість

Це інтегроване рішення підходить на 1000 HD IP камер. Якщо буде потрібно збільшити кількість камер, то досить буде додати Titan NVR і модулі розширення Qsan. Рішення масштабується слідом за зростанням потреб вашого бізнесу, зберігаючи розмір інвестицій на мінімумі, а віддачу від використання на максимумі.

Легкість в управлінні

Як Titan NVR, так і системи збереження даних Qsan iSCSI підтримують віддалене управління. Для моніторингу за станом NVR використовується технологія Intel ® Active Management Technology (AMT). Qsan P600Q може управлятися через веб інтерфейс і через окремий додаток - Qсentral, яке також дозволяє працювати відразу з декількома  системами збереження даних Qsan. Коли ви будете проводити розширення системи, Qcentral може сильно полегшити управління всіма системами з одного вікна.
